Tračni grelec, izoliran s sljudo

Tračni grelec, izoliran s sljudo, je vrsta industrijskega električnega grelnega elementa za zagotavljanje enakomerne toplote cilindričnih površin, kot so cevi, šobe, sodi in druge vrste procesne opreme. Ti grelniki so izdelani z navijanjem uporovne žice (običajno nikelj-krom ali kantal) okoli plošče sljude, ki je nato zaprta v kovinski ovoj.

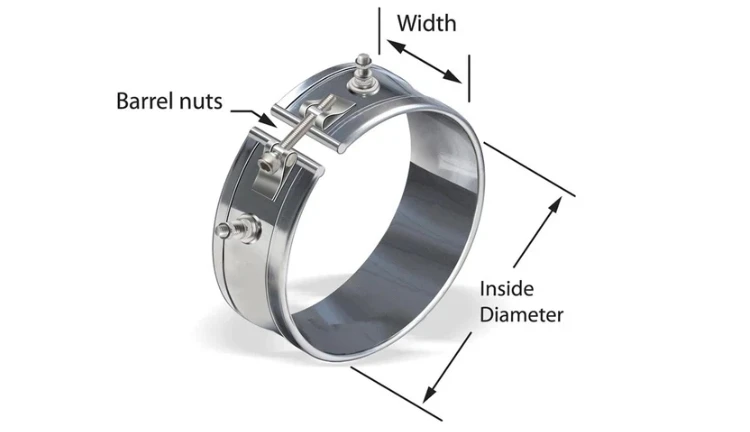

Specifikacije grelnika Mica Band

Ključne značilnosti tračnega grelnika, izoliranega s sljudo

1. Gradnja:

Izolacija iz sljude: sljuda je mineral, znan po svojih odličnih lastnostih električne in toplotne izolacije. Uporablja se kot izolacijski material med grelnim elementom in zunanjim plaščem.

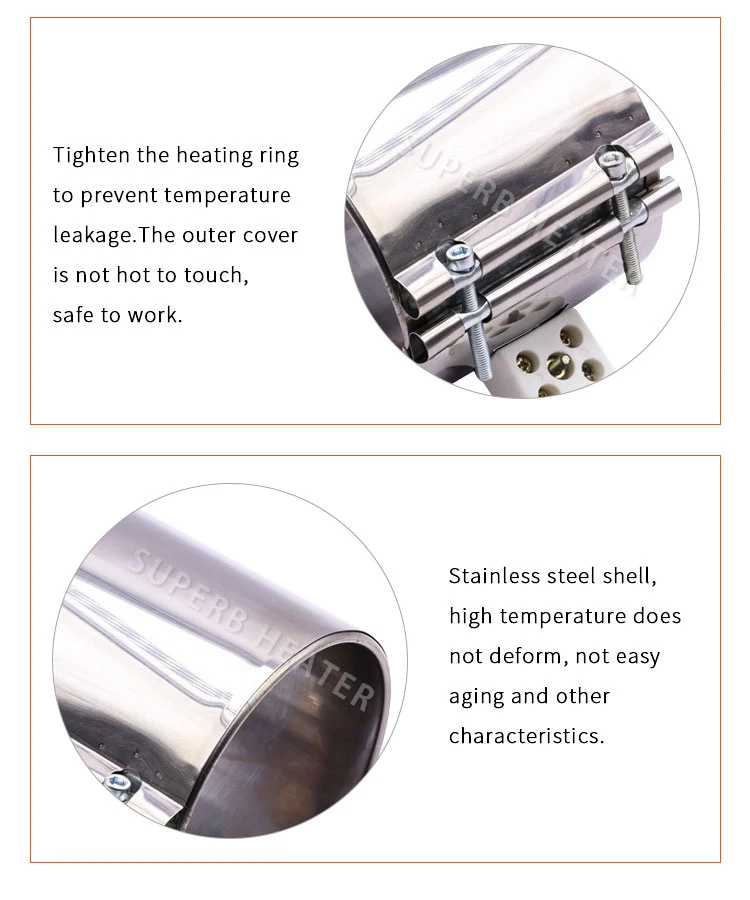

Kovinski ovoj: Sklop sljude je obdan s kovinskim plaščem, ki je pogosto izdelan iz nerjavečega jekla ali drugih toplotno odpornih zlitin, ki ščiti grelni element pred zunanjimi poškodbami in zagotavlja mehansko podporo.

2. Enotno ogrevanje:

Grelniki iz sljude so zasnovani tako, da zagotavljajo enakomerno porazdelitev toplote po obodu cilindrične površine. To zagotavlja učinkovito in dosledno segrevanje ciljnega predmeta.

3. Visoko temperaturno območje:

Grelniki iz sljude lahko delujejo pri visokih temperaturah, zaradi česar so primerni za aplikacije, kjer so potrebne povišane temperature za postopke, kot so oblikovanje, ekstrudiranje in predelava plastike.

4. Prilagodljivo:

Ti grelniki so zelo prilagodljivi glede velikosti, moči, napetosti in konfiguracije. Lahko jih prilagodimo specifični industrijski opremi in zahtevam.

Postopek izdelave tračnega grelnika, izoliranega s sljudo

1. Oblikovanje in priprava

Specifikacije zasnove: Določite dimenzije, nazivno moč, napetost in temperaturne zahteve glede na aplikacijo.

Priprava materiala: Pridobite plošče sljude, nikromovo žico, kovinski ovoj, izolacijski material, sponke, vijake in sornike.

2. Navijanje grelnega elementa

Postopek navijanja: Nichrome žico enakomerno in tesno navijte okoli trakov sljude, tako da zagotovite enakomeren razmik in tesno navijanje.

Enakomerno segrevanje: Pravilna gostota navitja zagotavlja enakomerno segrevanje po površini grelnika traku.

3. Sestavljanje komponent

Sklop sljude in nikroma: navite trakove sljude z nikromovo žico varno namestite v kovinski ovoj.

Varno pritrjevanje: z vijaki in sorniki pritrdite konce trakov iz sljude in nikromovo žico ter tako preprečite premikanje med delovanjem.

4. Izolacija in ohišje

Izolacijski material: Napolnite prostor med nikromovo žico in kovinskim plaščem z visokotemperaturnim izolacijskim materialom, ki zagotavlja električno izolacijo.

Tesnjenje: tesno zaprite konce kovinskega plašča, da preprečite vdor vlage in onesnaževalcev v tračni grelec.

5. Terminalne povezave in testiranje

Električne povezave: konce nikromirane žice varno povežite s priključnimi bloki z ustreznim ožičenjem in izolacijo.

Preizkušanje: preizkusite odpornost tračnega grelnika in zmogljivost ogrevanja ter zagotovite, da se enakomerno segreje in doseže želeno temperaturo.

6. Nadzor kakovosti

Preverjanje kakovosti: Preverite, ali so napake, ohlapne povezave ali slaba izolacija. Opravite vizualne preglede in električne preizkuse.
