Električni grelec s kartušami: kompaktna elektrarna v obliki valja

Ko morate zagotoviti osredotočeno, zanesljivo toploto v majhnem prostoru, se le malo rešitev za ogrevanje lahko kosa s kartušnim grelnikom. Ta skromna cilindrična naprava je postala eden najpogosteje uporabljanih industrijskih grelnih elementov na svetu - in to iz zelo dobrih razlogov.

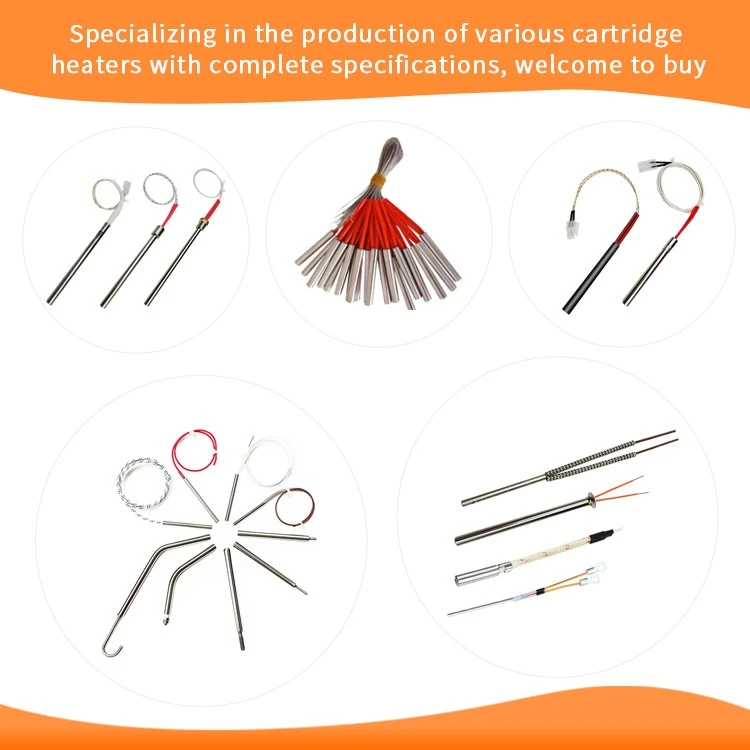

Kaj točno je kartušni grelec?

Kartušni grelnik je v svojem bistvu cevast električni grelni element v obliki valja (običajno s premeri od 3 mm do 25 mm in dolžine od 15 mm do več kot 1 metra). Znotraj tega kovinskega ovoja (običajno iz nerjavečega jekla, inkoloja ali včasih iz titana) boste našli:

Žica, odporna na visoke-temperature (običajno nikelj-krom)

Izolacija iz -magnezijevega oksida (MgO) visoke čistosti

Žice ali sponke velikega premera-

Celoten sklop je stisnjen pod ekstremnim pritiskom, kar ustvarja odličen prenos toplote od uporovne žice do zunanjega ovoja in od plašča do česar koli se dotakne.

Zakaj cilindrična oblika deluje tako dobro

Okrogla oblika ni le priročna -, ampak je funkcionalno odlična:

Največja površina pri najmanjši prostorniniValj vam daje največ površine na enoto prostornine v primerjavi s katero koli drugo praktično obliko.

Enakomerna porazdelitev toploteToplota enakomerno seva navzven iz celotnega oboda.

Enostavna namestitev v okrogle luknjeVečino kartušnih grelnikov preprosto vstavite v natančno izvrtane luknje - ni potrebna zapletena montaža.

Odličen kontaktKo je pravilno nameščen (zlasti z rahlim stiskanjem ali termično zmesjo), je prenos toplote izjemno učinkovit.

Kje boste v resničnem življenju našli kartušne grelnike

Aplikacije so presenetljivo raznolike:

Sistemi za brizganje plastike in vroče tekače

Pakirni stroji (zapiralne palice, oblikovalne matrice)

Oprema za predelavo hrane (ogrevanje na olje, topljenje čokolade itd.)

Medicinski in laboratorijski instrumenti

3D tiskanje (vroče in ogrevane komore)

Oprema za proizvodnjo polprevodnikov

Testiranje letalskih komponent

Avtomobilska industrija (ogrevanje goriva, sistemi za doziranje lepila)

Ogrevanje kalupov in kalupov

Veliko vrst industrijskih strojev, ki potrebujejo lokalno toploto

V bistvu, če mora nekaj postati segreto, majhno in natančno -, je verjetno, da je nekdo vanjo vstavil kartušni grelec.

Ključni dejavniki uspešnosti, ki so dejansko pomembni

Pri izbiri ali načrtovanju s kartušnimi grelniki se izkušeni inženirji običajno osredotočajo na te resnične-točke:

Watt gostota(W/cm² ali W/in²) - previsoko in grelnik hitro izgori, prenizko in potrebujete veliko več grelnikov

Primerna razdalja- 0.05~0,15 mm je najboljša točka za večino aplikacij

Material plašča- 304SS za splošno uporabo, Incoloy 800 za višjo temperaturo in odpornost proti oksidaciji

Ujemanje napetosti in moči- še posebej pomembno pri uporabi sistemov z nizko napetostjo (24 V, 48 V).

Možnost notranjega termoelementa- zgrajen-v tipu J ali K lahko prihrani veliko težav

Oblikovanje con in več{0}}odsekov- zelo pogosto v daljših kalupih

Pogoste napake, ki skrajšajo življenjsko dobo grelnika kartuš

Preohlapno vrtanje → slab prenos toplote → pregrevanje elementa

Uporaba največje moči v zraku (brez ustreznega odvajanja toplote)

Pre-privijanje nastavitvenih vijakov na vodnikih grelnika

Vnos vlage v notranjost med shranjevanjem ali namestitvijo

Ignoriranje vatne gostote pri prehodu z enega materiala na drugega (zlasti aluminij v primerjavi z jeklom)
