Razvrstitev kartušnih grelnikov

Danes bomo govorili o konvencionalni vrsti grelnika kartuš, ki je običajen način za segrevanje kalupov.

To je električni grelni element za ogrevanje kalupov in strojev vseh velikosti.


1. Plašč iz nerjavečega jekla je eden njegovih ključnih delov. 2. izolacijski prah iz magnezijevega oksida (MgO); 3. uporovna grelna žica; 4. Jedro, stisnjeno iz magnezijevega oksida; 5. izolacijski material z visoko -gostoto; 6. Končni zatič/svinčna palica; 7. Visoko{8}}temperaturne vodilne žice; in tako naprej.


Standardni zunanji premeri so običajno med 3 mm in 30 mm, dolžine pa so lahko le 10 mm ali dolge do 1000 mm. Ker različni prodajalci uporabljajo različne materiale in stvari izdelujejo na različne načine, je lahko kakovost grelnikov kartuš zelo različna. Gostota moči, dielektrična trdnost, pravilnost dimenzij in življenjska doba so glavne stvari, ki jih ločujejo.


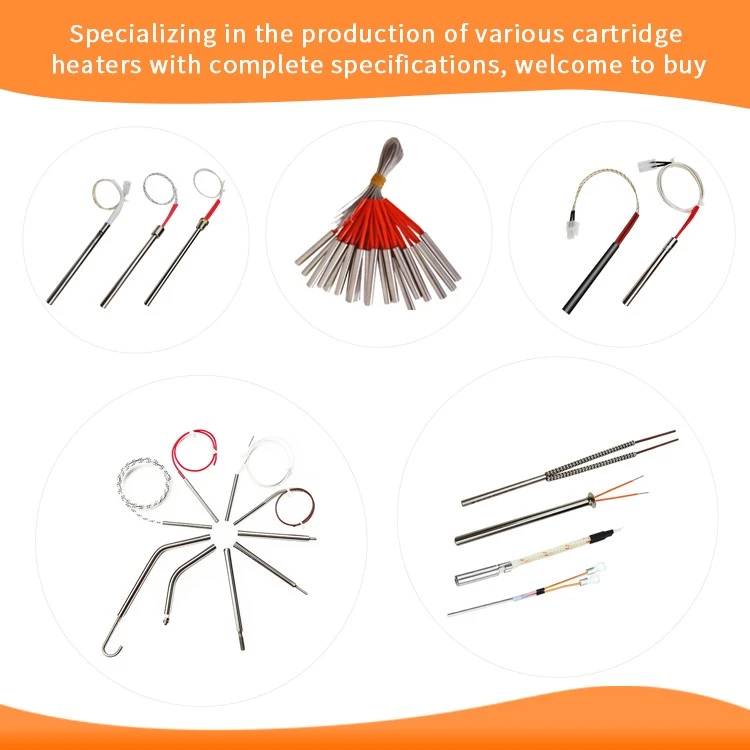

Obstajata dve glavni vrsti grelnikov kartuš: notranji vodnik in zunanji vodnik.

Vrsta zunanjega kabla:

Priključni blok povezuje priključni zatič ali vodilno palico z visoko{0}}vodnimi žicami na zunanji strani.

Vrsta notranjega vodila:

Visokotemperaturna vodilna žica gre naravnost v uporovno žico grelnika in pride ven iz samega plašča.

Različni načini izdelave stvari:

Načini izdelave teh dveh sort so različni. Žica z notranjim uporom je prispajkana na priključni zatič znotraj ovoja v zasnovi zunanjega kabla. Plašč je nato povezan z vodilnimi žicami na zunanji strani. Pri notranji zasnovi svinca je vodilna žica neposredno privarjena na uporovno žico znotraj zatesnjenega konca ovoja.

Temperaturna ocena za vodilno žico:

Temperatura na spoju je nižja za zunanji tip kabla, ker je priključna točka zunaj. Vodilne žice morajo običajno vzdržati le temperature do približno 250 stopinj. Vodilna žica za notranjo vrsto kabla je v vročem območju, blizu uporovne žice. To pomeni, da mora biti sposoben prenašati veliko višje temperature (vsaj 800 stopinj). To običajno pomeni uporabo materialov, kot je žica iz čistega niklja, ki stane več.

Plezišče je najkrajša razdalja med dvema prevodnima deloma ali med prevodnim delom in zaščitno ozemljitvijo opreme, merjena vzdolž površine izolacijske snovi. Razdalja je razdalja med dvema prevodnima deloma.

Z vidika električne varnosti, zlasti ko gre za plazilno pot, je notranja konstrukcija vodila pogosto varnejša zasnova.

Učinkovitost v proizvodnji:

Izdelava tipa notranjega svinca zahteva več časa in truda, zlasti postopek notranjega varjenja. Zaradi tega običajno traja dlje za izdelavo in ima slabšo proizvodno učinkovitost kot zunanji svinčeni tip.

Kartušni grelniki so električni deli, ki so narejeni za spreminjanje električne energije v toploto. Ker so poceni, enostavni za namestitev, se hitro odzivajo na temperaturne spremembe in delujejo čisto, se uporabljajo v številnih ogrevalnih aplikacijah.
Običajni kartušni grelnik ima gladko cev iz nerjavečega jekla visoke-kakovosti, ki enakomerno porazdeli visoko-temperaturno uporno žico. Vrzeli so zapolnjene s kristalnim prahom magnezijevega oksida, ki je odličen toplotni prevodnik in električni izolator. Ta zasnova ni samo učinkovita in zanesljiva, ampak pomaga tudi pri enakomernem prenosu toplote.

Prah magnezijevega oksida prenaša toploto iz uporovne žice na površino kovinskega plašča, ko skozenj teče električni tok. Nato se premakne na predmet, ki ga segrevamo, ali medij okoli njega, kar ustvari ustrezen učinek segrevanja.
