Kaj je obdelava signala termočlena kot PWM val?

1. Obdelava signala termočlena kot PWM val

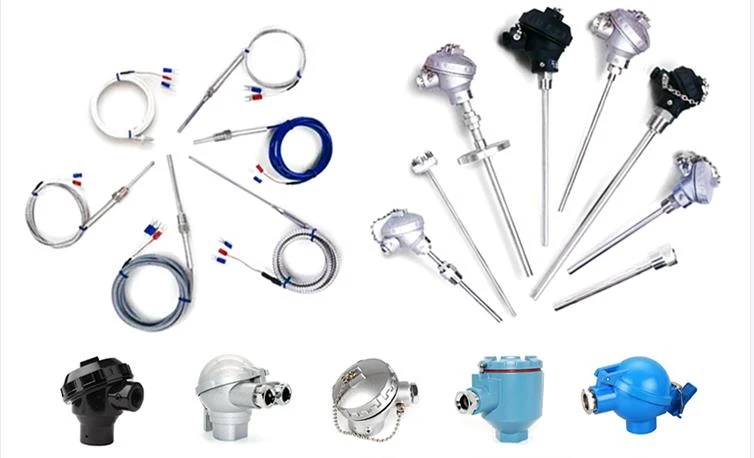

Termočleni so običajno uporabljeni temperaturni senzorji, ki ustvarjajo majhne napetostne signale z merjenjem temperaturne razlike med različnimi kovinskimi kontakti. V mnogih aplikacijah moramo signale termoelementov obdelati v valove pulzne širinske modulacije (PWM), da dosežemo regulacijo temperature v krmilnem sistemu.
Torej, kako obdelati signale termočlena v valove PWM?
2. Koraki za obdelavo signalov termoelementov v PWM valove
Kondicioniranje signala
Najprej moramo prilagoditi signal termočlena, da se prilagodi kasnejši generaciji valov PWM. Signali termočlena so običajno majhni in imajo določeno amplitudo, odmik in šum. Zato moramo izvajati postopke, kot so ojačanje, filtriranje in odstranjevanje hrupa. Ojačitev je mogoče doseči z ojačevalniki, filtriranje z nizkopasovnimi filtri, odpravljanje hrupa pa z algoritmi za digitalno obdelavo signalov.
Analogno-digitalna pretvorba
Signal termočlena je analogni signal, medtem ko je val PWM digitalni signal. Zato moramo analogni signal pretvoriti v digitalno obliko z analogno-digitalno pretvorbo. Običajno uporabljeni analogno-digitalni pretvorniki vključujejo pretvornike zaporednega približevanja (SAR), integralne (sigma delta) pretvornike itd. Ustrezne pretvornike je mogoče izbrati glede na posebne potrebe.
Generiranje valov PWM
Ko je signal termočlena podvržen analogno-digitalni pretvorbi, lahko začnemo generirati PWM valove. PWM val je signal, ki niha s fiksno frekvenco, njegov delovni cikel pa je mogoče prilagoditi glede na rezultate analogno-digitalne pretvorbe. Običajne metode generiranja valov PWM vključujejo metodo števca, metodo primerjalnika in metodo integriranega vezja. Izberite primerno metodo za generiranje valov PWM na podlagi specifičnih aplikacijskih scenarijev in zahtev.
Izhod valov PWM
Nato bomo ustvarjeni val PWM poslali v krmilni sistem, da dosežemo regulacijo temperature. Obratovalni cikel valov PWM je neposredno sorazmeren z velikostjo signala termočlena, ki odraža trenutno vrednost temperature. Nadzorni sistem lahko prilagodi delovni status krmilnikov, kot sta ogrevanje in hlajenje, na podlagi delovnega cikla valov PWM, s čimer se doseže nadzor temperature.
Obdelava signalov termoelementov v valove PWM lahko doseže regulacijo temperature. Ključni koraki pri obdelavi signalov termoelementov in generiranju valov PWM vključujejo kondicioniranje signala, analogno-digitalno pretvorbo, generiranje valov PWM in izhod valov PWM. S temi koraki lahko pretvorimo signale termoelementov v digitalne PWM valove in s tem dosežemo regulacijo temperature v krmilnem sistemu.
